小円のサンプル切断

弊社デモ機
Hypertherm：MAXPRO200酸素プラズマ
安川電機：GP-25ロボット

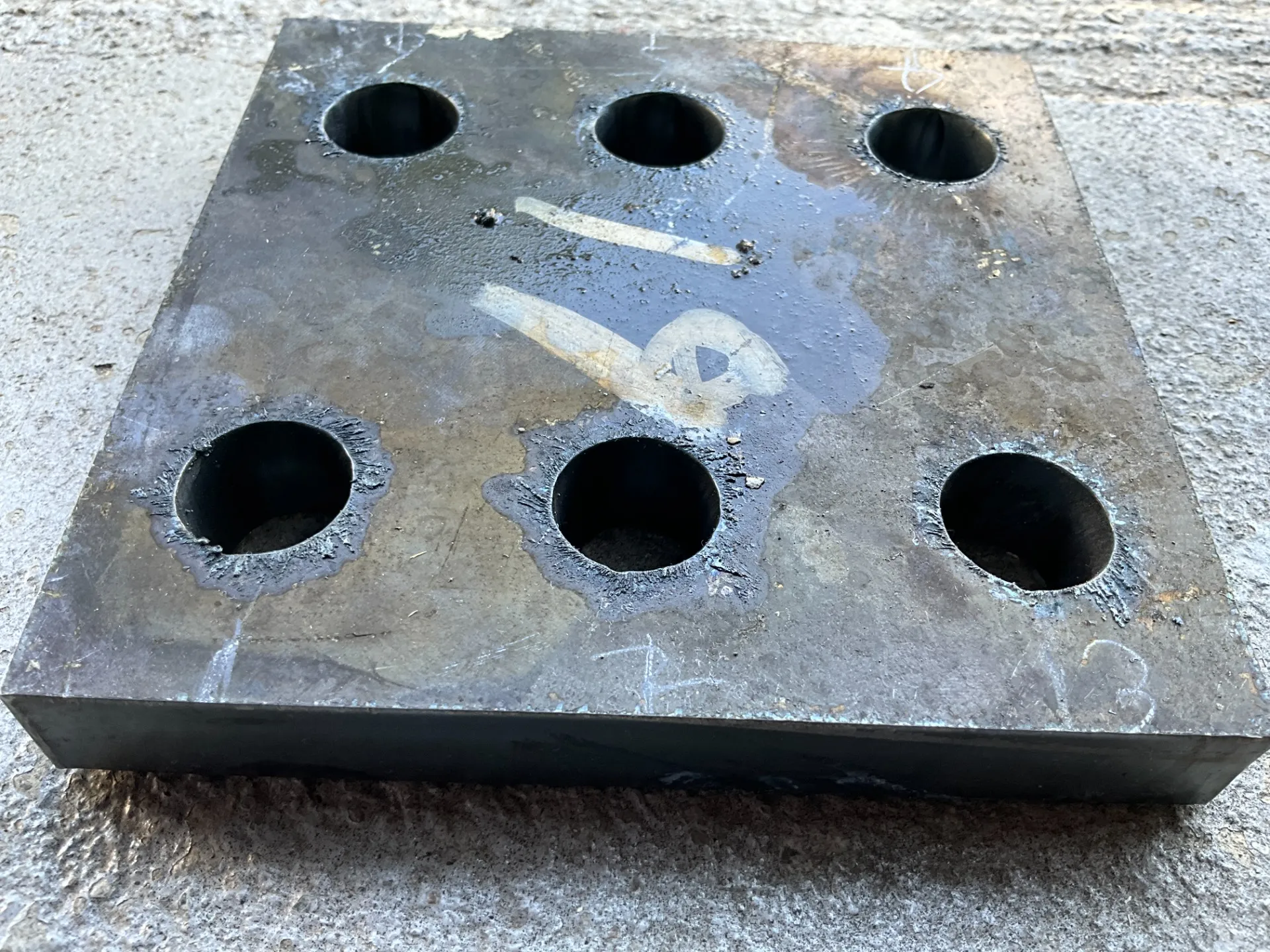

19tの軟鋼材に22φ(プログラム指示19mm)の穴を切断しました。
使用ガス：酸素/エアー　及び　エアー/エアー
切断速度：適正/適正の75%/適正の50%
切断電流：130A

一般にプラズマ切断での許容する小円は板厚の2～3倍とされており、ロボットの軌跡ということもあり限界に近い小円切断です。
